به منظور حفاظت از ترانسفورمر رکتیفایر حفاظت کاتدی، لازم است برق ورودی به ترانسفورمر رکتیفایر پیش از انتقال به آن در تابلو برق AC که داراری فیوزهای حفاظتی است، وارد شود. همچنین این تابلوها در مواردی که از چند ترانسفورمر رکتیفایر در کنار یکدیگر استفاده میشوند کاربرد دارد.

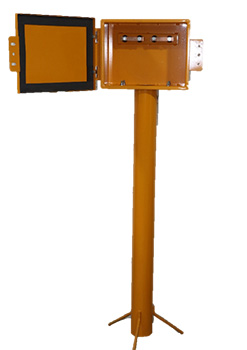

در سامانههای حفاظت کاتدی، کابلهای متصل به سازهها و آندها پیش از اتصال به ترانسفورمر رکتیفایرها لازم است در باند باکسها تجمیع و از آنجا به ترانسفورمر رکتیفایر منتقل گردند. در مواردی که نیاز به کنترل جریان خروجی به سمت سازه وجود دارد، از مقاومتهای متغیر در این باکس ها استفاده میشود. پایه این باکسها میتواند لوله ای شکل (مطابق استاندارد IPS-MTP-750) یا با استفاده از نبشی از جنس فولاد گالوانیزه گرم باشد. در صورت استفاده از پایه نبشی، برای ورود کابل به باکس، گلند متناسب با سایز کابل در نظر گرفته میشود.
به منظور پایش سامانه حفاظت کاتدی لازم است پتانسیل سازه نسبت به محیط به صورت مسمتر پایش و ثبت گردد. به این منظور از تست باکسها در کناره سازههای فلزی که تحت حفاظت سامانه کاتدی هستند استفاده میشود. این باکس محل تجمیع کابلهای تست و کابل نیم پیلهای ثابت هستند. در صورتی که نیم پیل ثابت در نظر گرفته نشده باشد، کابل نیم پیل پرتابل هنگام قرائت پتانسیل به شینه مسی درون تست باکسها متصل میگردد.
پایه این باکسها میتواند لوله ای شکل (مطابق استاندارد IPS-MTP-750) یا با استفاده از نبشی از جنس فولاد گالوانیزه گرم باشد. در صورت استفاده از پایه نبشی، برای ورود کابل به باکس، گلند متناسب با سایز کابل در نظر گرفته میشود.
به منظور اندازهگیری پتانسیل سازه نسبت به خاک در طول خطوط لوله از تجهیزی به نام تست پوینت مارکر استفاده میگردد. این تجهیز علاوه بر ایجاد امکان قرائت پتانسیل، نشانگر مسیر خط لوله نیز میباشد. این تجهیزات در دو نوع فلزی و بتنی تولید میگردد.
مارکرها به منظور مشخص نمودن مسیر خطوط لوله، مسیر کابل و محل قرارگیری بسترهای آندی استفاده میشوند. امکان تولید و ساخت مارکرها با ابعاد و مشخصات رنگ مختلف با توجه به درخواست کارفرما و نیاز پروژه وجود دارد.
