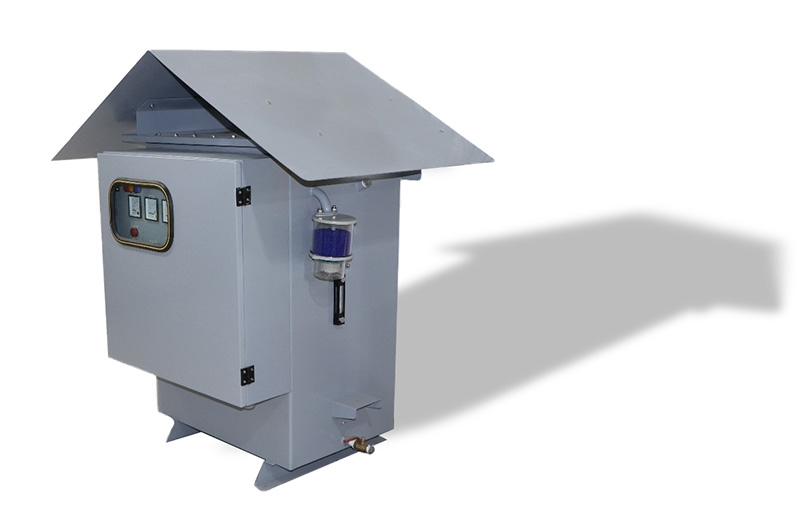

یکی از مهمترین اجزای سامانه حفاظت کاتدی به روش تزریق جریان ترانسفورمر رکتیفایرها هستند، که از آن ها به منظور یک سو سازی جریان متناوب و تزریق آن به سازه های تحت حفاظت استفاده میشود. عملکرد این تجهیزات بر اساس کاهش ولتاژ ورودی توسط یک ترانسفورمر و یک سو کنندگی آن به وسیله رکتیفایر است.
ترانسفورمر رکتیفایرها از لحاظ سیستم خنک کنندگی به دو گروه هوا خنک و روغن خنک تقسیم میشوند. همچنین ورودی آن ها میتواند تک فاز یا سه فاز باشد. اما رایجترین تقسیم بندی برای ترانسفورمر رکتیفایرها بر اساس نوع کنترل آنهاست که انواع زیر را شامل میشود:
این نوع از ترانسفورمر رکتیفایرها از انواع قدیمیتر این محصول هستند که در آنها امکان کنترل پیوسته روی ولتاژ خروجی وجود ندارد و تنها سطوح مشخصی از ولتاژ را می توان در خروجی تنظیم نمود.
در مدار اولیه ترانسفورماتور این نوع ترانسفورمر رکتیفایرها یک اتوترانسفورمر متغیر (واریاک) نصب میگردد که امکان تنظیم ولتاژ اولیه ترانسفورماتور اصلی را بین صفر تا حداکثر میسر میسازد. در نتیجه ولتاژ ثانویه ترانسفورماتور نیز بین صفر تا حداکثر محدوده اسمی تغییر مییابد، که سبب میشود با استفاده از پل یکسوساز دیودی ولتاژ خروجی یکسو شده نیز قابل تنظیم شود.ترانسفورمر رکتیفایرهای رگاولتی از نوع ولتاژ ثابت محسوب میشوند، به این مفهوم که جریان مورد نیاز با تنظیم ولتاژ تأمین میگردد. به همین دلیل در صورتی که مقاومت الکتریکی معادل سامانه حفاظت کاتدی به هر دلیل تغییر یابد، میزان جریان تغییر مییابد، که در این صورت ترانسفورمر رکتیفایر نیاز به تنظیم مجدد دارد.
ادر این نوع از ترانسفورمر رکتیفایرها از پل یکسوساز تریستور استفاده میشود که با تغییر زاویه آتش تریستورها توسط مدار کنترل الکترونیک، توان خروجی دستگاه تغییر خواهد یافت. در رکتیفایرهای الکترونیکی با توجه به نیاز و شرایط بهرهبرداری میتوان کنترل را بر مبنای جریان ثابت، ولتاژ ثابت و یا پتانسیل ثابت (با استفاده از یک یا چند الکترود مرجع) در نظر گرفت.
از این نوع ترانسفومر رکتیفایرها به منظور افزایش ضریب اطمینان عملکرد دستگاه استفاده میشود. به این مفهوم که در صورت بروز مشکل در واحد کنترل الکترونیک خروجی، دستگاه قطع نشده و ترانسفورمر رکتیفایر بوسیله اتوترانسفورمر کارکرد خود را ادامه خواهد داد. در این نوع از ترانسفورمر رکتیفایر یک دستگاه واریاک در اولیه ترانسفورماتور اصلی نصب میشود و پل یکسوساز نیز از نوع تریستوری میباشد، در عین حال در مواقعی که ترانسفورمر رکتیفایر در حالت رگاولتی قرارداده شود، تریستورها مانند دیود عمل نموده و با تغییر اتوترانسفورمر، خروجی دستگاه تغییر مییابد.
یبر اساس استانداردهای بین المللی یکی از روشهای ارزیابی سامانههای حفاظت کاتدی بررسی پتانسیل "قطع لحظه ای" (Instant Off) (پتانسیل خاموش) سامانه است. مواقعی که حفاظت کاتدی یک سازه توسط چند ترانسفورمر رکتیفایر انجام میشود، به منظور اندازهگیری پتانسیل قطع آنی، باید کلیه ترانسفورمر رکتیفایرها به صورت همزمان قطع و وصل گردند. به این منظور استفاده از یک قطع کننده همزمان یا سینکرنایز اینتراپتر (Synchronize Interrupter) ضروری است. به منظور ایجاد این هماهنگی میتوان از روشهای زیر استفاده نمود:
از بین روشهای فوق متداولترین روش استفاده از ساعت ماهواره ای (GPS) است. در این سامانه از یک ساعت ماهوارهای (با استفاده از GPS) و یک مدار که به یک کنتاکتور فرمان قطع و وصل میدهد، استفاده میشود.
به منظور اطمینان از عملکرد صحیح سامانههای حفاظت کاتدی، بازدید، اندازهگیری و تنظیمات دورهای در فواصل زمانی مشخص ضروری است. برای مواردی که ایستگاههای حفاظت کاتدی (به ویژه برای خطوط لوله انتقال) در نقاط دور افتاده احداث شده باشند، دسترسی و بازدید از آنها با مشکلات متعدد روبرو بوده و هزینههای زیادی را در پی دارد.
سامانههای کنترل و پایش از راه دور این امکان را فراهم میسازند که بدون حضور بازرسان در محل، عملکرد سامانه حفاظت کاتدی پایش و اقدامات لازم برای انجام تنظیمات لازم سامانه صورت گرفته شود. این سامانهها به دو بخش اصلی "سامانه پایش از راه دور" و "سامانه کنترل از راه دور" تقسیم میشوند.
با بکارگیری سامانه پایش از راه دور برای سامانه حفاظت کاتدی میتوان پارامترهای زیر را اندازهگیری نموده و نمایش داد:
به وسیله سامانه کنترل از راه دور میتوان پارامترهای زیر را کنترل نمود:
