آندهای فداشونده

آند فداشونده

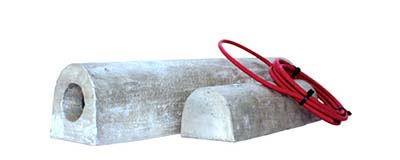

آند فدا شونده منیزیم

آندهای فداشونده منیزیم

یکی از روش‌های حفاظت کاتدی استفاده از آند فدا شونده است. این آندها به دلیل فعال‌تر بودن نسبت به فولاد، خورده شده و از خوردگی سازه‌های فولادی جلوگیری می‌کنند. یکی از رایج‌ترین فلزات برای تولید آند فدا شونده، منیزیم است. آندهای منیزیم در دو دسته کلی آندهای استاندارد و آندهای پتانسیل بالا تولید می‌گردند. آندهای منیزیم برای استفاده به منظور حفاظت کاتدی سازه‌های مدفون در خاک به همراه پشتبند است می‌شوند. از این آندها برای حفاظت کاتدی داخلی آبگرمکن‌ها و مخازن آبی، مبدل‌های حرارتی، کندانسورها و دیگر سازه‌هایی که در تماس با آب بوده و در دماهای بالا عمل می‌کنند نیز استفاده می‌شود. به صورت کلی از آند فدا شونده برای زمانی که مقاومت الکترولیت بیشتر از ۱۰۰ اهم متر باشد، مناسب نمی‌باشد.

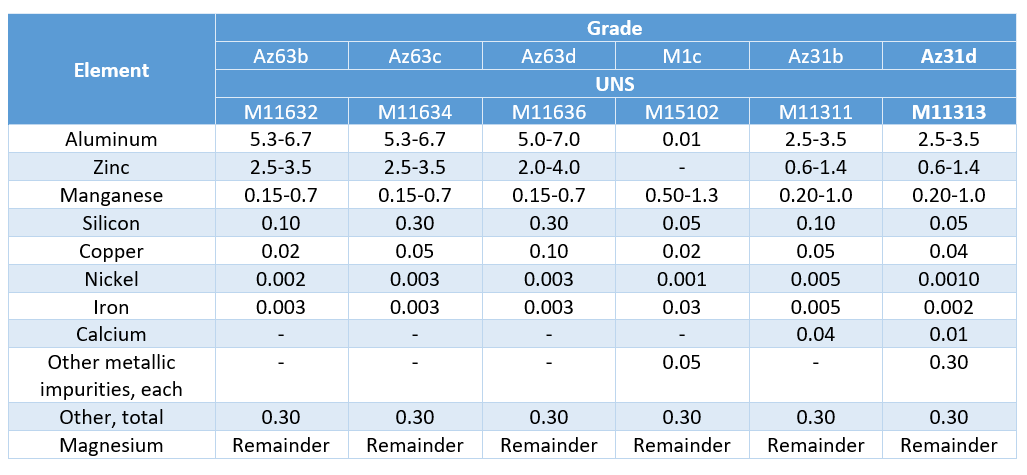

جدول مشخصات

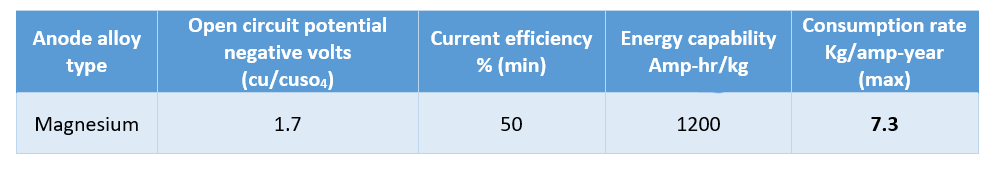

مطابق استاندارد ASTM-A-283 پایه آند باید از جنس فولاد گالوانیزه گرم باشد. همچنین مطابق استاندارد IPS-M-TP-750 مشخصات عملکرد آندهای منیزیم مطابق جدول زیر است.

جدول مشخصات

*پتانسیل مدار باز با تست ۱۴ روز مطابق استاندارد ASTM G 97 به دست آمده است*

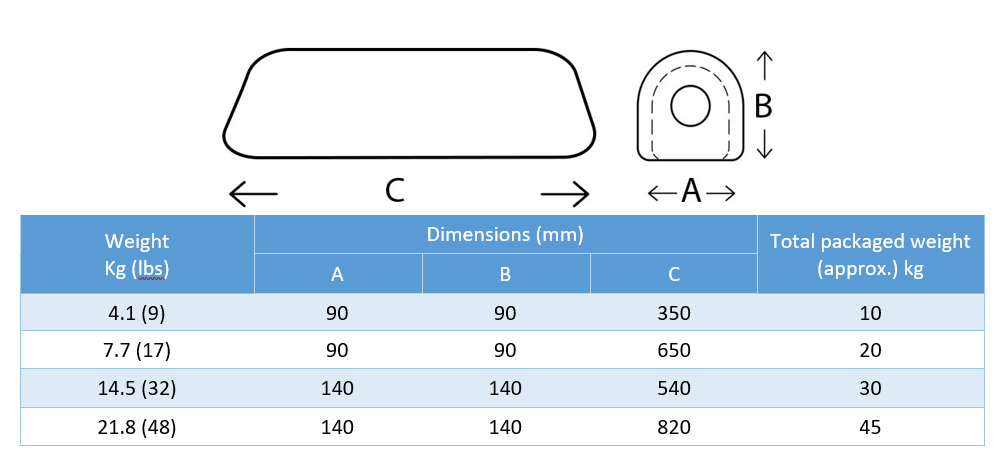

ابعاد و وزن‌های متداول برای تولید آند منیزیم مطابق استاندارد IPS-M-TP-750 به شرح زیر است.

جدول مشخصات

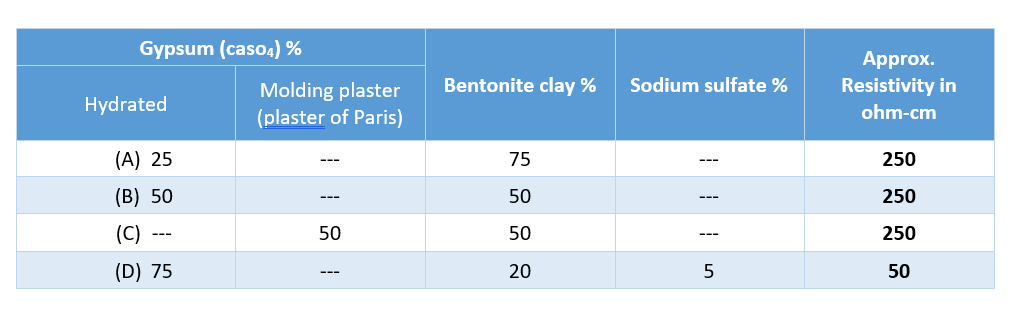

آند منیزیم به منظور حفاظت کاتدی سازه‌های مدفون در خاک به همراه پشتبند استفاده می‌شوند. ترکیب این پشتبند برای محیط‌های متفاوت طبق استاندارد IPS-M-TP-750 به شرح زیر است.

جدول مشخصات

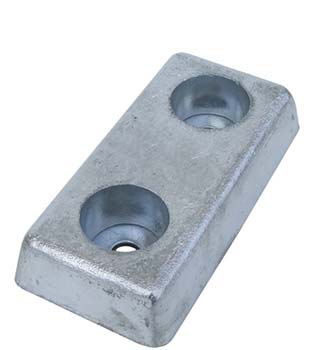

آند فدا شونده روی(Zn)

آند MMO

به منظور حفاظت کاتدی سازه‌ های دفن شده در زمین یا در تماس با آب به روش آند فدا شونده می‌توان از آلیاژهای فلز روی استفاده نمود. از این آندها به منظور حفاظت طیف وسیعی از سازه‌ها نظیر مخازن ذخیره، خطوط لوله مدفون در خاک، خطوط لوله کف دریا، بدنه شناورها و کشتی‌ها و ... استفاده می‌شود.

بر اساس استاندارد ASTM B418 آندهای روی به دو دسته کلی نوع ۱ و نوع ۲ تقسیم می‌شوند:

  •  نوع ۱ : آندهای روی برای حفاظت سازه های آب دریا، آب شور و محیط های بسیار خورنده کاربرد دارد.
  •  نوع ۲ : آندهای روی برای حفاظت سازه های در تماس با خاک و یا آب شیرین به کار می روند.

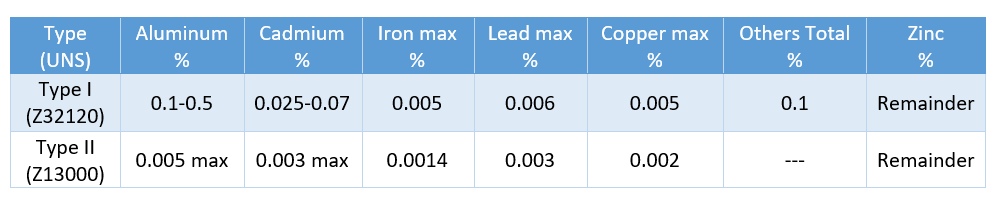

در جدول زیر می توان ترکیب شیمیایی هریک از آن ها را مشاهده نمود.

جدول مشخصات

بر اساس استاندارد ASTM B418 شواهد حاصل از آزمایشات آزمایشگاهی نشان می‌دهد که ترکیب نوع ۱ ممکن است دچار خوردگی بین دانه‌ای شود. حساسیت به خوردگی بین دانه‌ای با بالا رفتن دما افزایش می‌یابد و به ویژه در محدوده ۱۲۰ درجه فارنهایت (۵۰درجه سانتی گراد) بسیار شدید است. می‌توان از خوردگی بین دانه‌ای (در دمای بالای ۱۲۰ درجه فارنهایت) با ترکیب نوع ۲، که باید از روی مخصوص درجه بالا با محتوای آهن بسیار کم (حداکثر ۰.۰۰۳٪) تهیه شود ، جلوگیری کرد. همچنین مطابق استاندارد NACE SP0387 پایه آندهای روی باید از جنس فولاد گالوانیزه باشد.

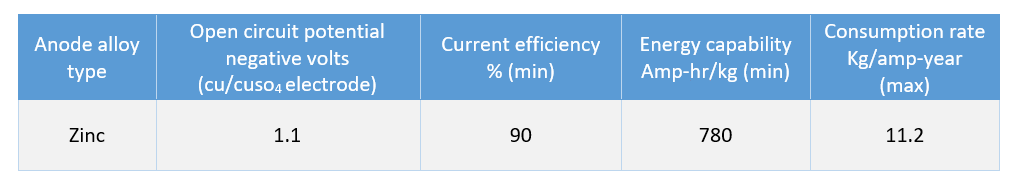

مشخصات عملکردی آندهای روی بر اساس استاندارد IPS-M-TP-750 مطابق جدول زیر است.

جدول مشخصات

امکان استفاده از آندهای روی در مقاومت های بالاتر از ۳۰ اهم متر وجود ندارد و باید از آنهای فعال تری نظیر منیزیم استفاده نمود. در دماهای بالاتر از ۵۴ درجه سانتی گراد (۱۳۰ درجه فارنهیت) و به ویژه در محیط هایی با حضور کربنات ها، به علت تشکیل لایه پسیو روی سطح آند، پلاریته بین آهن و روی تغییر می‌یابد. این امر سبب افزایش نرخ خوردگی آهن خواهد شد. بنابراین در دماهای بالاتر از ۵۰ درجه از آند روی استفاده نمی‌شود.

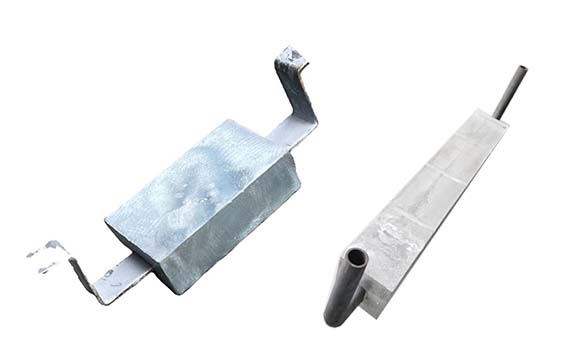

آند فدا‌ شونده آلومینیوم

آندهای فدا‌شونده آلومینیوم

به منظور حفاظت کاتدی سازه‌های در تماس با آب دریا و یا گل بستر دریا به صورت متداول از آندهای آلومینیوم استفاده می‌شود چرا که این آندها نرخ مصرف پایین‌تری نسبت به روی و منیزیوم دارند. فلز آلومینیوم هنگامی که در تماس با برخی محیط خورنده قرار می‌گیرد با تشکیل لایه‌ی اکسیدی محافظ، نرخ خوردگی آن به شدت کاهش می‌‌یابد. از این رو لازم است با اضافه نمودن عناصر آلیاژی نظیر ایندیوم، پایداری لایه محافظ را کاهش داد. همچنین از نوع دست‌بندی آن‌ها برای حفاظت خطوط لوله زیر دریا به صورت متداول استفاده می‌شود.

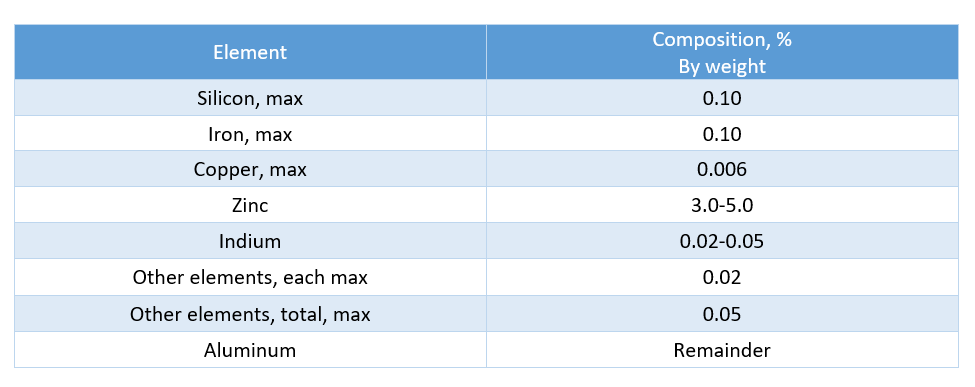

ترکیب شیمیایی آند فدا‌شونده آلومینیوم بر اساس استاندارد IPS-M-TP-750 به شرح جدول زیر است.

جدول مشخصات

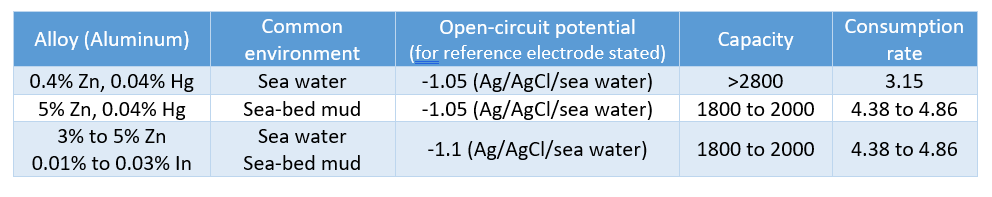

خواص الکتروشیمیایی آندهای آلومنیوم براساس استاندارد BS 7361 در جدول زیر ذکر شده است.

جدول مشخصات
