میله‌های ارتینگ ( الکترود زمین یا راد ارت ) دارای عملکرد و مزایای مختلفی هستند. از میله‌های ارتینگ به صورت تکی یا گروهی برای سامانه‌های ارتینگ موثر در شبکه‌های توزیع و انتقال برق هوایی و زیرزمینی استفاده می‌شود.
از جمله موارد استفاده:
میله‌های ارتینگ بهبد صنعت پارس از مس خالص، فولاد ضد زنگ (استنلس استیل)، فولاد با روکش مس (کاپر باند) و یا فولاد گالوانیزه ساخته می‌شوند. از ویژگی‌های خاص این میله‌های ارت می‌توان به امکان اتصال میله‌ها به یکدیگر، بدون بزرگ شدن قطر، توسط اتصال دهنده (کوپلینگ یا داول) اشاره نمود.

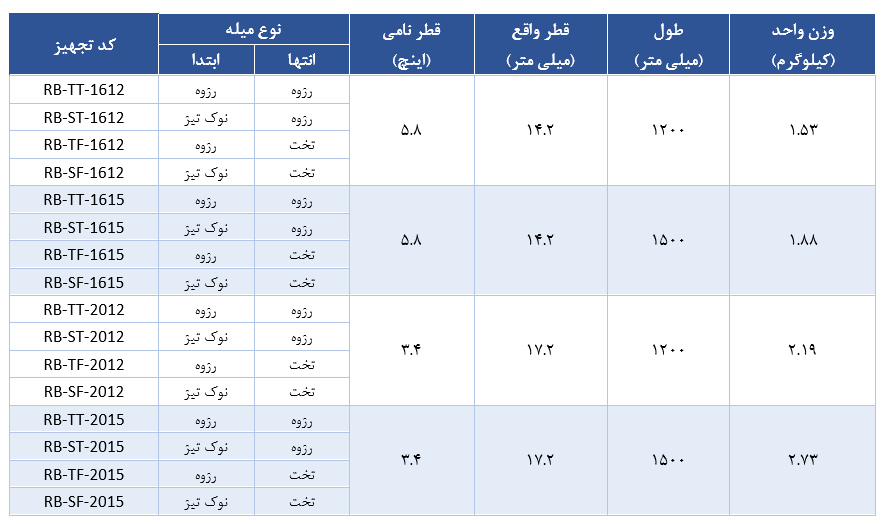

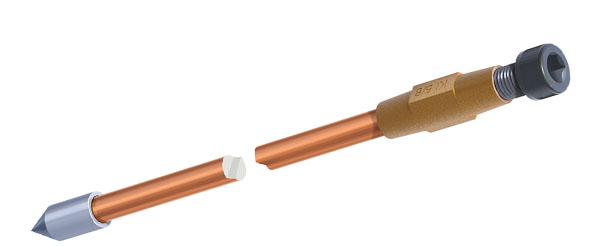

میله‌های ارتینگ فولادی با روکش مسی، مقرون به صرفه‌ترین روش برای دستیابی به مقاومت زمین کم را برای طراحان فراهم می‌سازد. میله ارتینگ با وجود هسته فولادی کم کربن که دارای استحکام کششی بالایی است و روکش مسی با خلوص حداقل 99.95 درصد که از طریق آبکاری الکتریکی اعمال می‌شود و همچنین یک پیوند متالورژیکی که بین هسته فولادی و مس ایجاد می‌شود، به گزینه‌ای ایده آل برای اجرا در عمق زمین تبدیل شده و در عین حال مقاومت پایدار در برابر خوردگی را نیز فراهم می‌آورد.
مشخصات:
جنس تجهیز: فولاد کم کربن با روکش مس خالص
استانداردهای مرجع: IEC 62561, UL 467
ضخامت روکش مسی: حاقل 254 میکرون

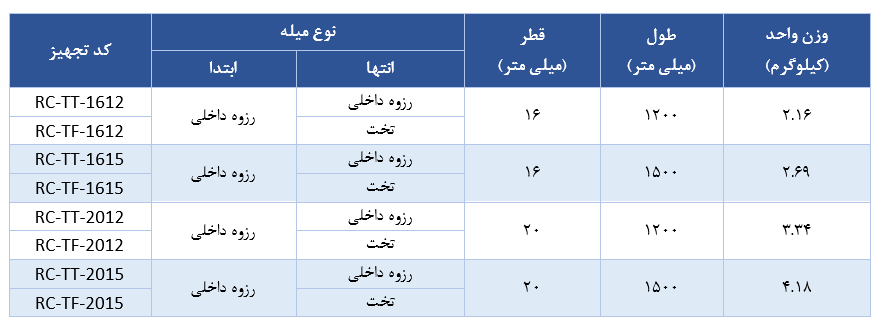

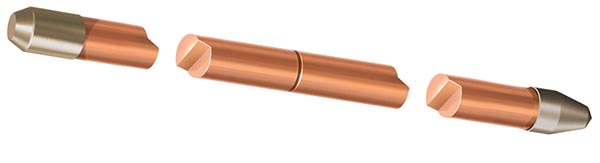

میله‌های ارتینگ از جنس مس خالص بهبد صنعت پارس برای استفاده در مواردی که مقاومت بسیار بالا در برابر خوردگی و عمر بسیار طولانی مورد نیاز است یک گزینه عالی به حساب می‌آید . این میله‌ها از میله مسی تولید می‌شو ند و به صورت داخلی برای اتصال رزوه می‌شوند.
چندین میله ارت مس خالص با استفاده از اتصال دهنده (داول) به یکدیگر متصل می‌شوند. همچنین برای جلوگیری از آسیب به سر میله‌ها از نوک فولادی استفاده می‌شود. با توجه به نرمی مس و احتمال ایجاد خمیدگی، استفاده از آن ها در زمین های سخت توصیه نمی‌گردد.
جنس تجهیز: مس با خلوص 99.9 درصد
استانداردهای مرجع: BS 7430

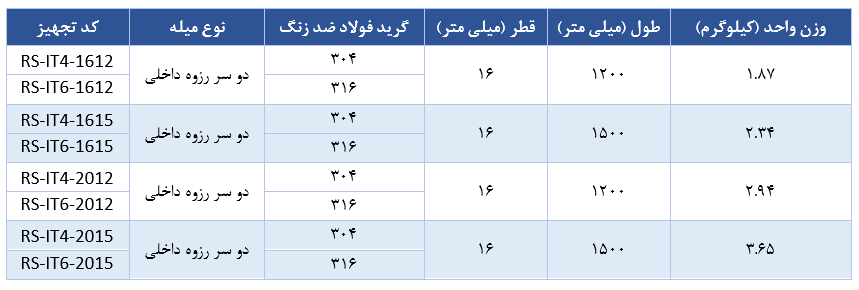

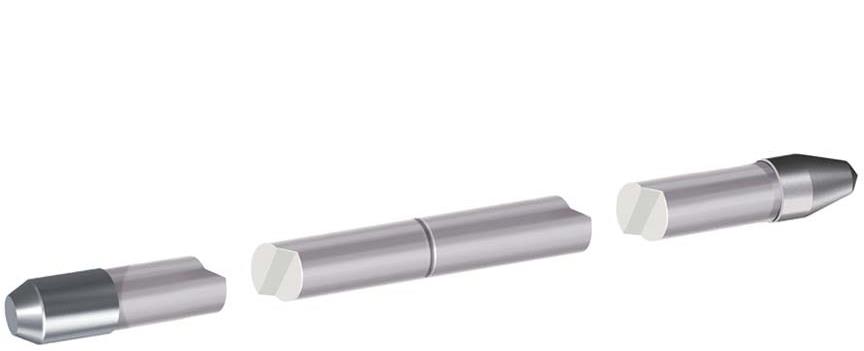

میله‌های ارتینگ فولادی ضد زنگ بهبد صنعت پارس در مواردی مفید هستند که ممکن است به دلیل وجود فلزات غیرمشابه مدفون در مجاورت محل اجرای میله یا خاک خورنده، خوردگی رخ دهد. ظرفیت انتقال جریان میله ارتینگ فولادی ضد زنگ در مقایسه با مس خالص ضعیف تر است.
استفاده از این میله‌ها در خاک‌های رسی و محیط‌های مجاور دریا توصیه می‌شود. این میله‌ها به صورت داخلی برای اتصال رزوه می‌شوند و چندین میله ارت فولادی ضد زنگ با استفاده از اتصال دهنده (داول) به یکدیگر متصل می‌شود.
جنس تجهیز: فولاد ضد زنگ گرید 304 یا 316

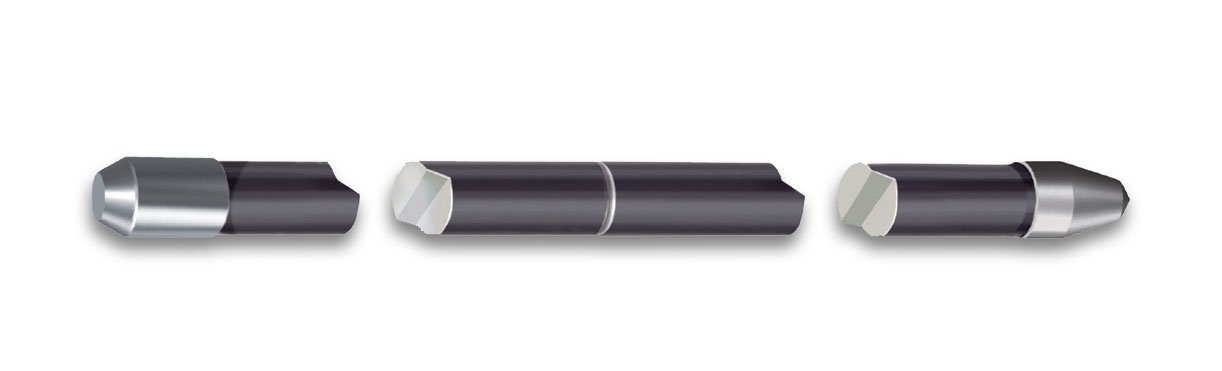

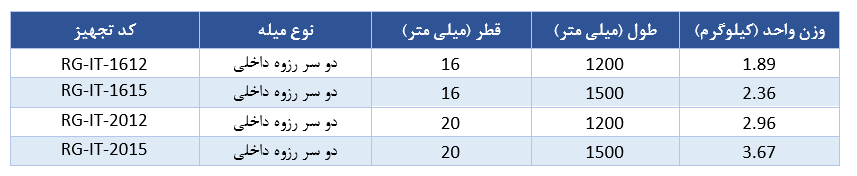

میله ارتینگ فولادی گالوانیزه برای نصب در سامانه‌های ارتینگ موقت مانند آنتن ها یا تابلوهای توزیع در سایت‌های ساختمانی ایده آل است. آن ها همچنین می‌توانند در مواردی که مقاومت زمین کم است استفاده شوند. علت اصلی استفاده از این میله‌ها قیمت بسیار کمتر در مقایسه با سایر جنس‌ها و وجود مجوز استفاده توسط NEC و تاییدیه UL است.
جنس تجهیز: فولاد گالوانیزه
شرکت بهبد صنعت پارس به منظور اتصال انواع هادی‌ها به میله‌های ارتینگ، کلمپ‌هایی با کیفیت بالا ارائه نموده است. این کلمپ‌ها مقاومت بالایی در برابر خوردگی دارند و از نظر مکانیکی بسیار قوی بوده تا اتصالی پایدار را تضمین نمایند.

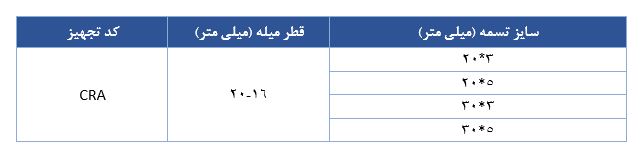

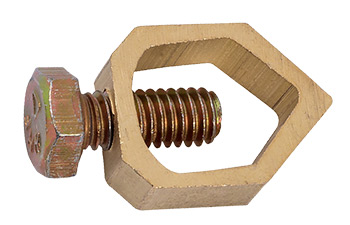

این نوع از کلمپ‌ها به منظور اتصال اندازه های مختلف تسمه هادی به میله ارتینگ طراحی شده اند. استفاده از این نوع کلمپ به عنوان کلمپ موقت توصیه می‌گردد و برای استفاده طولانی مدت بهتر است از کلمپ های U شکل استفاده شود.
جنس تجهیز: بدنه اصلی آلیاژ مس همراه پیچ ساخته شده از فولاد ضد زنگ یا فولاد گالوانیزه
استانداردهای مرجع: BS 6651

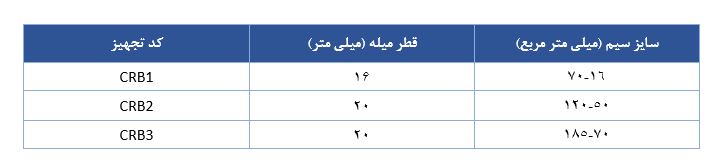

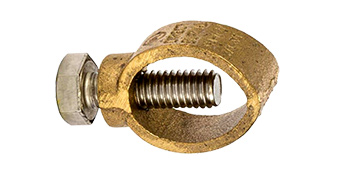

این نوع از کلمپ‌ها به منظور اتصال اندازه‌های مختلف سیم هادی به میله ارتینگ طراحی شده است. استفاده از این نوع کلمپ به عنوان کلمپ موقت توصیه می‌گردد و برای استفاده طولانی مدت بهتر است از کلمپ های U شکل استفاده شود.

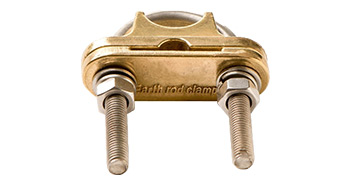

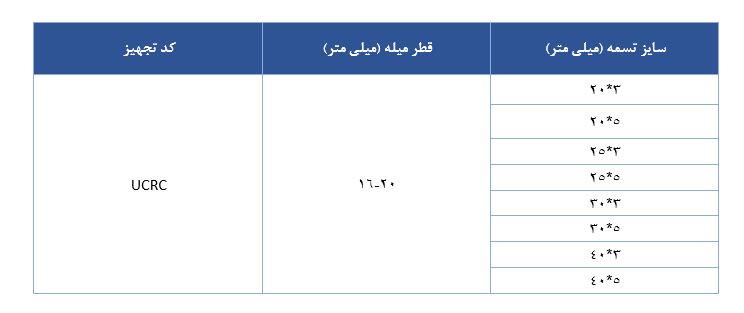

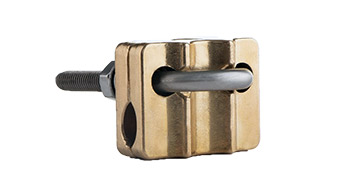

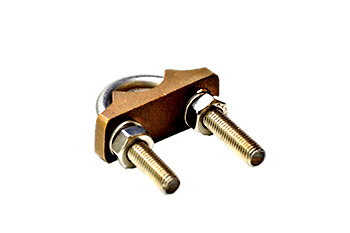

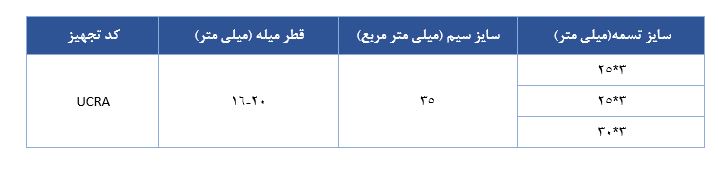

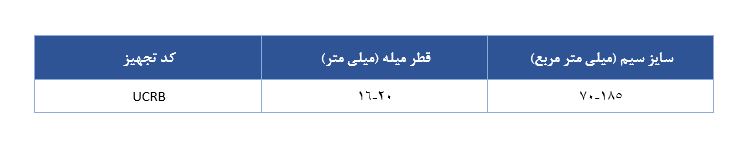

این نوع از کلمپ ها به منظور اتصال اندازه های مختلف سیم یا تسمه هادی به میله ارتینگ طراحی شده اند.
جنس تجهیز: بدنه اصلی از آلیاژ مس همراه پیچ U شکل از جنس فولاد ضد زنگ یا فولاد گالوانیزه
این نوع از کلمپ‌ها به منظور اتصال اندازه‌های مختلف سیم هادی به میله ارتینگ طراحی شده اند.
این نوع از کلمپ ها به منظور اتصال اندازه‌های مختلف تسمه هادی به میله ارتینگ طراحی شده اند.

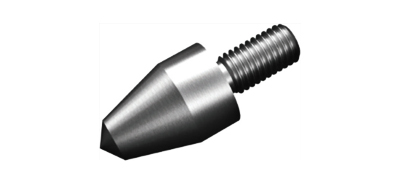

این تجهیز برای استفاده به همراه میله‌های ارت فولادی با روکش مس طراحی شده است. به کمک آن ها میله‌های مذکور به راحتی در زمین سخت یا فشرده حرکت می‌کنند. درون این تجهیز برای اتصال مستقیم روی میله ارت رزوه شده است.
جنس تجهیز: فولاد سخت شده
استانداردهای مرجع: IEC 62561-2

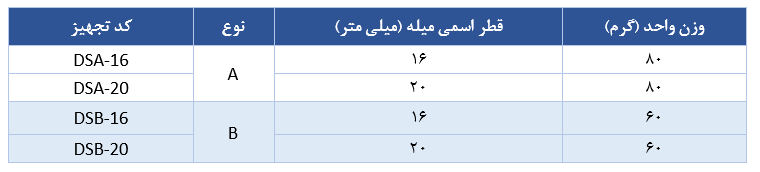

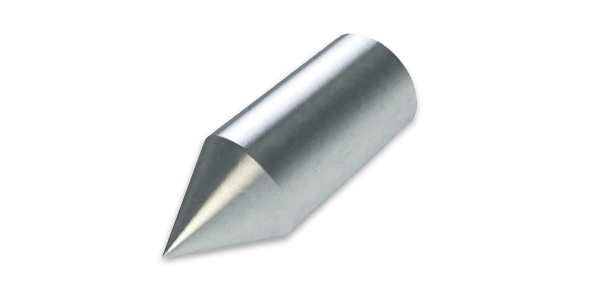

این تجهیز میله های ارتینگ مسی خالص، فولادی ضد زنگ یا فولاد گالوانیزه را قادر می‌سازد تا به راحتی در زمین سخت یا فشرده حرکت کنند و از نوک میله‌ها در برابر آسیب محافظت می‌کند.
استانداردهای مرجع: BS 970

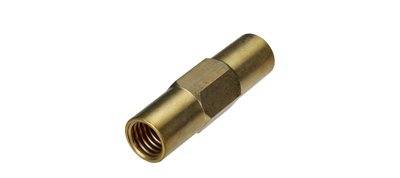

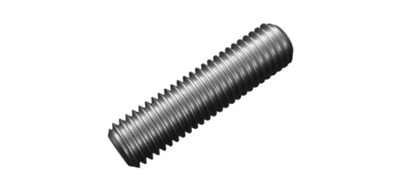

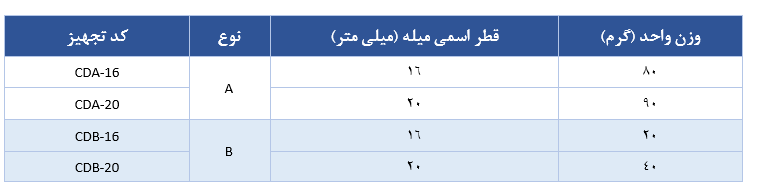

اتصال دهنده‌های ساخت شرکت بهبد صنعت پارس دارای طول کافی بوده تا این اطمینان حاصل شود که رزوه‌های میله ارتینگ به طور کامل در داخل آن محصور شده‌اند. این تجهیزات از آلیاژ مس با استحکام مکانیکی بالا و مقاوم در برابر خوردگی تولید می‌شوند.
جنس تجهیز: آلیاژ مس
این تجهیزات به منظور اتصال میله‌های ارتینگ مسی خالص، فولادی ضد زنگ و فولاد گالوانیزه طراحی شده‌اند.
جنس تجهیز: فولاد ضد زنگ (استنلس استیل)

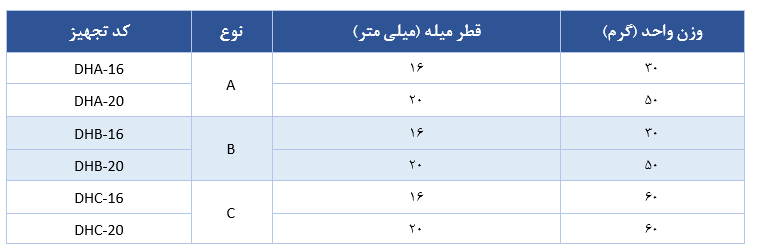

از این تجهیزات زمان اجرای میله‌های ارتینگ استفاده می‌شود. هدف استفاده از آن ها حفاظت از بخش انتهایی میله های ارتینگ در برابر تخریب ناشی از ضربات است.
نوع A
نوع B
نوع C
